HV Prüfgeräte HighPerformance

F1-1A / F1-1M

HV Prüfgeräte HighPerformance

F1-1A / F1-1M

100 .. 2.500 V AC, 200 .. 5.000 V AC

Das mehrfarbige Touch-Panel ermöglicht eine ergonomische Bedienung der Prüfgeräte, die standardmäßig mit serieller RS232C-Schnittstelle ausgerüstet sind (wahlweise mit Ethernet bzw. USB). Alle Geräte sind auch ohne Bedienmodul erhältlich, z.B. für den Einsatz in automatischen Systemen.

Modulares Hochspannungsprüfgerät

Abhängig von der Variante und dem Erweiterungsstand ermöglichen die Geräte flexible Einsatzmöglichkeiten im manuellen bzw. automatisierten Einsatz zur Hochspannungs- bzw. Isolationswiderstandsprüfung an Systemen, Bauteilen oder Komponenten

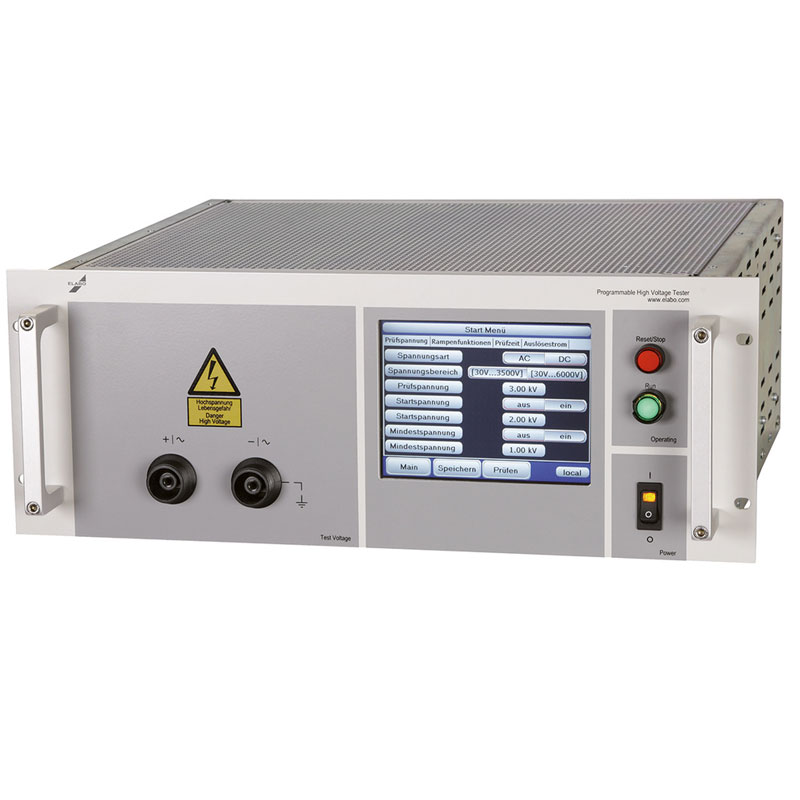

Mit Touch-Panel: F1-1A
Ohne Touch-Panel: F1-1M



HV Prüfgeräte HP F1-1B / F1-1N

  • 19“-Einschubtechnik
  • Hochwertiges Metallgehäuse
  • Zugangssperre über parametrierbare Passwortebenen
  • Servicefreundlichkeit – durch wenige Handgriffe austauschbar
  • Interfaces Ethernet oder alternativ über RS232-C oder USB

Prüfspannung

100 .. 2.500 V AC, 200 .. 5.000 V AC, 200 .. 3.000 V DC (Option), 300 .. 6.000 V DC (Option)

Spannungsrampe

für Start und Ende der Prüfung frei programmierbar

Bauleistung

500 VA

Auslösestrom

0 .. 1 / 10 / 100 mA

Schnittstelle

RS232-C

Netzspannung

230 V / +/- 10 %; 49 .. 51 Hz

Baugröße

19“ / 4 HE; Tiefe 360 mm



Gleichspannung

Prüfspannung: 200 .. 3.000 / 6.000 VDC
Auslösestrom: 0 .. 1 / 10 / 100 mA

Isolationswiderstand

0,1 .. 1 / 10 / 100 MΩ + Autorange

Digitale Zusatzausgänge

6 Digitalausgänge zur Ansteuerung einer externen Umschaltmatrix

Sicherheitsstrombegrenzung

< 3 mA bei AC; < 5 mA bei DC

Spannungsrücklesung

Modul ermöglicht durch Rücklesung der Prüfspannung eine Vierleitermessung

Brennen

Überstromauslösung kann zur Fehlersuche deaktiviert werden

Ethernet

Alternative Schnittstelle zur RS232-C

USB

Alternative Schnittstelle zur RS232-C

Softwarepaket

Softwarepaket Elution® Device

  • 93-1B Gehäuse 19“/4HE
  • Prüfmobil Primus Basic
  • Prüfpistole 94-2A
  • Warnlampe F9-1A
  • Zweihandbedienung F9-1L-01
  • Fußtaster F9-1D
  • Prüfkäfig 94-3A/B
  • Dummymodul 94-2M  Z01
