Messmodule

Smart Testing Modules zur Integration in Schaltschränke und Anlagen

Messmodule

Smart Testing Modules zur Integration in Schaltschränke und Anlagen

Die ELABO Smart Testing Modules wurden entwickelt, um insbesondere in der Automatisierungstechnik präzise und schnelle Sicherheitsprüfungen durchführen zu können. Diese umfassen Hochspannungs-, Isolationswiderstands- und Schutzleiterwiderstandsmessungen.

Sämtliche Parameter sind über eine Ethernet-Schnittstelle programmierbar. Entsprechende Treiberbausteine erleichtern die Integration in bestehende Systeme.

einzelpruefgeraet-messmodule1

Hochspannungs- / Isolations-Prüfmodule

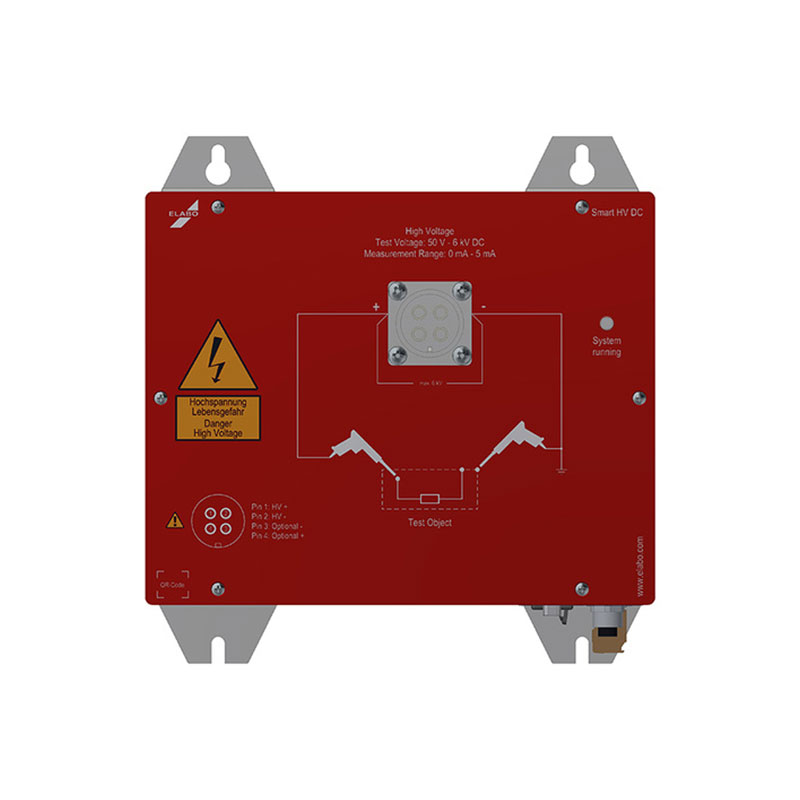

Hochspannungs-Isolations-Prüfmodul 01

Hochspannungs- / Isolations-Prüfmodul 1

0,05 kV (DC) ... 3,00 kV (DC) / 0 ...10 mA (DC) / 10 kΩ … 5 GΩ
Hochspannungs-Isolations-Prüfmodul 01

Hochspannungs- / Isolations-Prüfmodul 2

0,05 kV (DC) ... 6,00 kV (DC) / 0 ...5 mA (DC) / 20 kΩ … 5 GΩ
Hochspannungs-Isolations-Prüfmodul 01

Hochspannungs- / Isolations-Prüfmodul 3

0,05 kV (DC) ... 6,00 kV (DC) / 0 ...5 mA (DC) / 20 kΩ … 5 GΩ

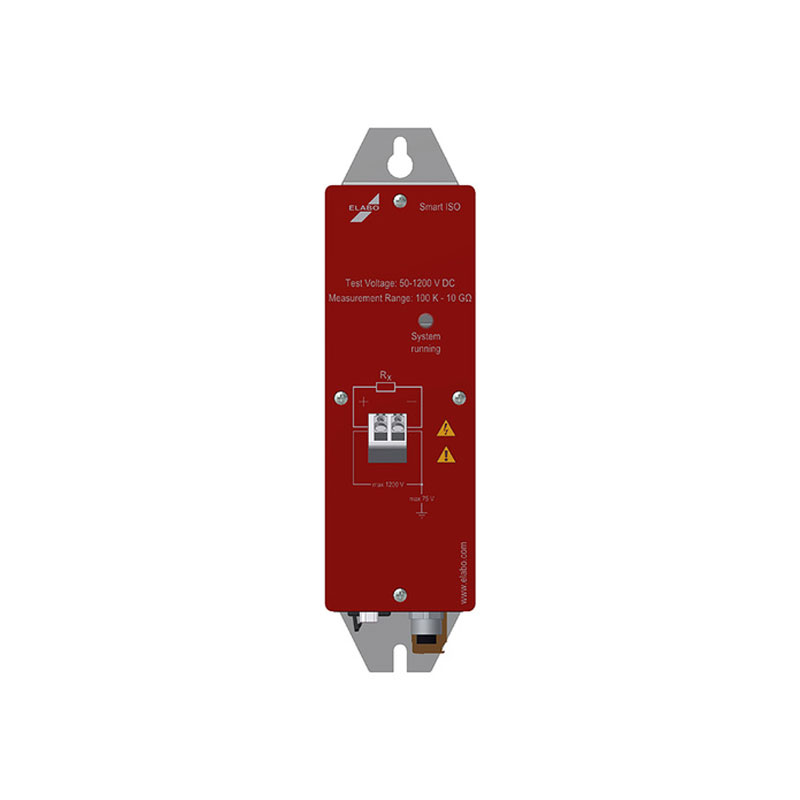

Isolations-Prüfmodul 07

Isolations-Prüfmodul

0,05 kV (DC) ... 1,20 kV (DC) / 100 kΩ ... 10 GΩ
Geräteliste zum Download
geraeteuebersicht-titel-1
Geräteübersicht zum Download (PDF, 673,6 kB)
Download

Schutzleiter-Prüfmodule

Schutzleiter-Prüfmodul 04

Schutzleiter-Prüfmodul (DC) 4

5 V (DC) / 5 A / 1 mΩ … 800 mΩ
Schutzleiter-Prüfmodul 05

Schutzleiter-Prüfmodul (AC) 5

2 A (AC) ... 40 A (AC) / Handstell-Transformator

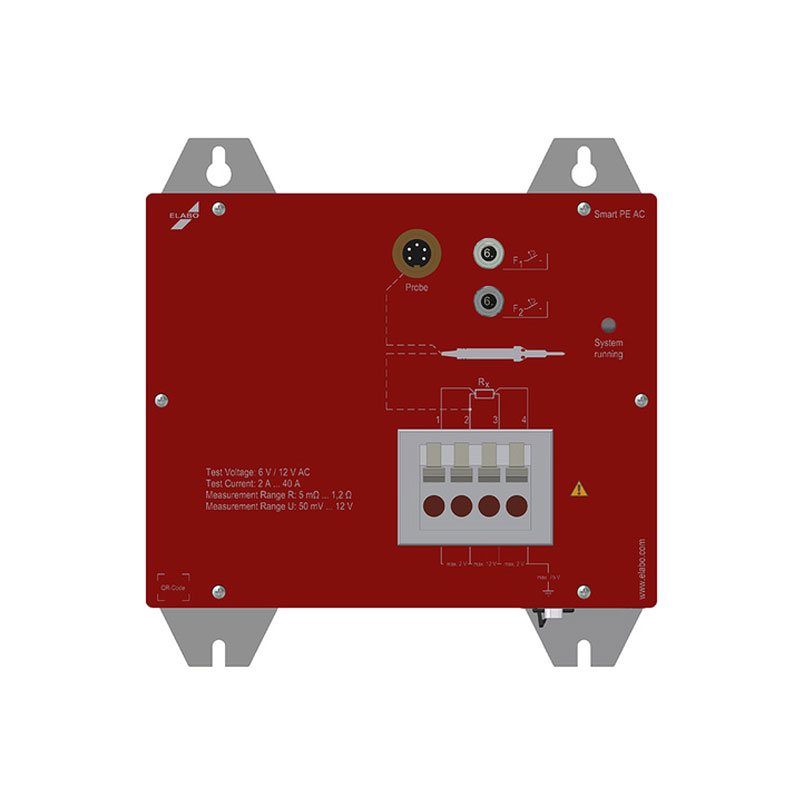

Schutzleiter-Prüfmodul 06

Schutzleiter-Prüfmodul (AC) 6

2 A (AC) ... 40 A (AC) / elektromechanischer Stelltransformator
Geräteliste downloaden
geraeteuebersicht-titel-1
Geräteübersicht zum Download (PDF, 673,6 kB)
Download
