Zellkontaktiersystem
Halbautomatisiertes Umlaufsystem zur Prüfung von Zellkontaktiersystemen
Unsere Komponenten
- elution Software
- Fehlerfreies Montieren durch eine Werkerführung
- Durchgangsprüfung
- Isolationswiderstandsprüfung
- Hochspannungsprüfung
- Bauteilkennzeichnung mit Laser
Projektbeschreibung

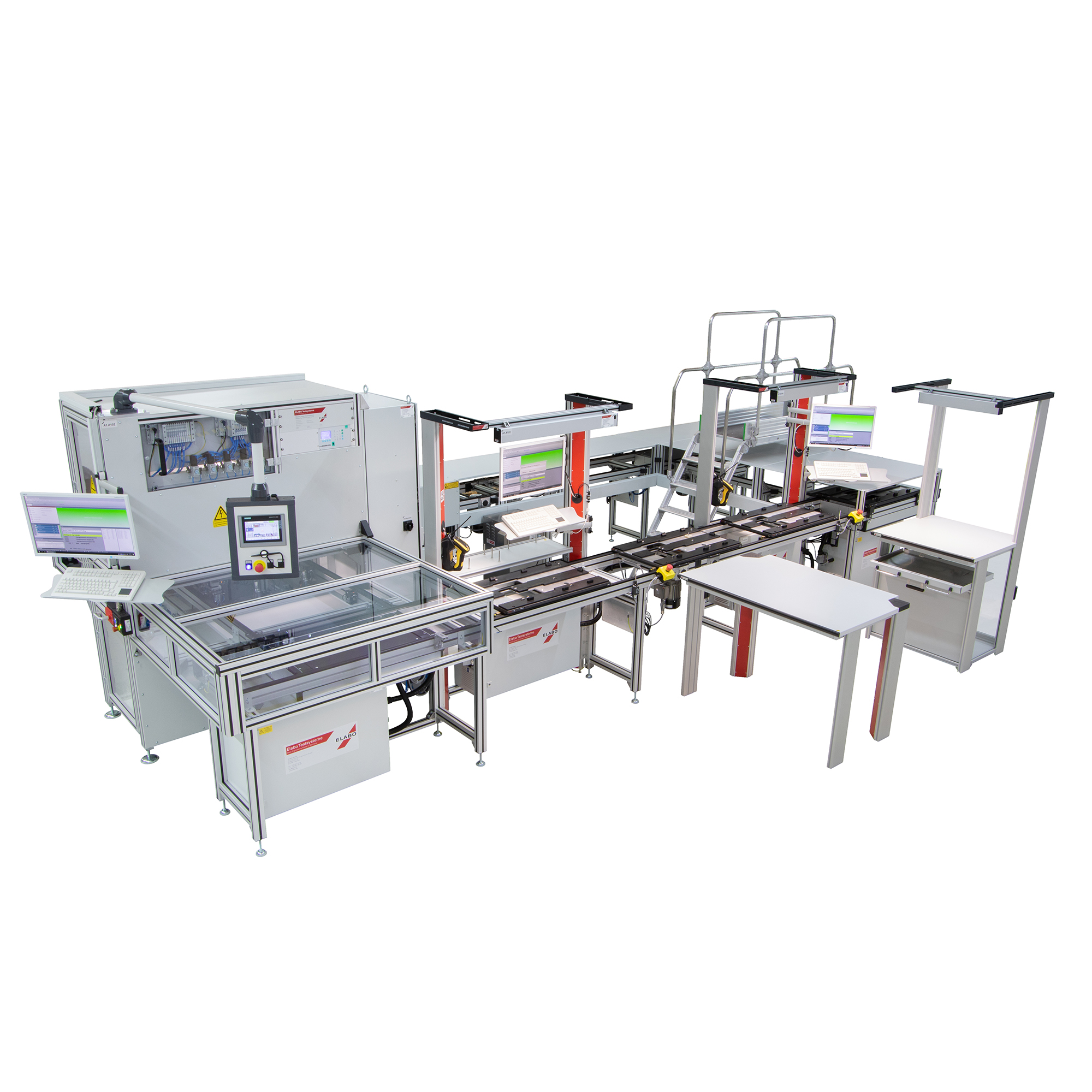

Das halbautomatisierte Umlaufsystem besteht aus verschiedenen Stationen, die der Prüfling auf einem Werkstückträger über ein Förderband durchläuft. Erste Station ist ein Einlegeplatz, an dem der Prüfling eingelegt, gescannt und mittels RFID-System identifiziert wird. Der Werker wird mittels Werkerführung der elution Software durch die Montagetätigkeit geleitet.
In der folgenden Prüfstation wird der Prüfling wieder mittels RFID-System identifiziert. Der Werkstückträger wird ausgehoben und indexiert, der Prüfling wird von unten über zwei Kontaktiereinheiten kontaktiert. Von oben wird der Prüfling ebenfalls über pneumatische Kontaktstifte an bis zu 36 Testpunkten kontaktiert. Es folgen eine Durchgangs-, Isolationswiderstands- sowie eine Hochspannungsprüfung.
Die dritte Station im System ist eine Laserstation, in der der Prüfling zunächst wieder mittels RFID-System identifiziert wird. Anschließend wird der Werkstückträger ausgehoben und indexiert. "Gut" geprüfte Prüflinge werden mit einem DataMatrixCode belasert. Im Anschluss erfolgt ein Gegenscan des Codes, um den Inhalt zu verifizieren.
Über ein Förderband gelangt der Prüfling zur Entnahmestation. Hier wird der Prüfling ein letztes mal per RFID-System identifiziert. An "gut" geprüften Prüflingen werden, unterstützt durch die Werkerführung der elution Software, letzte Montagetätigkeiten durchgeführt. "Schlecht" geprüfte Prüflinge werden in einer zugehörigen Schlechtteile-Box entsorgt.
