ELABO konzipiert seit vielen Jahren maßgeschneiderte Lösungen für die Hersteller dieser Branche und realisiert Sicherheits- und Funktionsprüfungen. Auch die Programmierung der in den Geräten integrierten Steuerungselektroniken und die Ermittlung von Verbrauchswerten für das sogenannte Energie-Label werden mit Systemlösungen aus dem Hause ELABO realisiert.

Brühen und erhitzen, kochen und backen, kühlen und gefrieren, saugen und reinigen, waschen und trocknen: Sicherheits- und Funktionsprüfungen direkt in den automatisierten Fertigungslinien, Programmierung der in den Geräten integrierten Steuerungselektronik sowie Ermittlung der Energieeffizienz.

Unsere Komponenten


• Funktionsprüfung
• Sicherheitsprüfung
• AOI Robot-Vision Prüfung
• Line Audit
• Steuerung komplett über die elution Software


Produktbeschreibung

Das End of Line System dient der kompletten Funktionsprüfung von Waschmaschinen inklusive einer normkonformen Sicherheitsprüfung. Aufgeteilt ist die Anlage in vier grundsätzliche Funktionsbereiche, die mit einem automatischen Transportsystem verkettet sind und nacheinander angefahren werden. Transportiert wird die Waschmaschine auf einem speziellen Werkstückträger. Ein RFID-System, das im Werkstückträger verbaut ist, stellt die Identifizierung der Waschmaschinen in der Station sicher.

Erweitert wird das System durch ein AOI Robot-Vision System, in dem ein Roboter Bilder vom Schwingsystem und dem Waschmaschinengehäuse macht und sie automatisch mit den Referenzbildern abgleicht. Darüber hinaus wird die Anlage durch ein Line Audit ergänzt, welches an vier Einzelprüfplätzen Langzeittests der Waschmaschinen ermöglicht.

Unsere Komponenten


• elution Softwaremodul N2-2C* mit MES Anbindung des Kunden
• Primus One^® Arbeitsplatz mit integrierter elektromotorischer Höhenverstellung
• Flexibles Wechsel-Adapter-System
• Anbindung via ProfiNet an die Montagebandsteuerung des Kunden

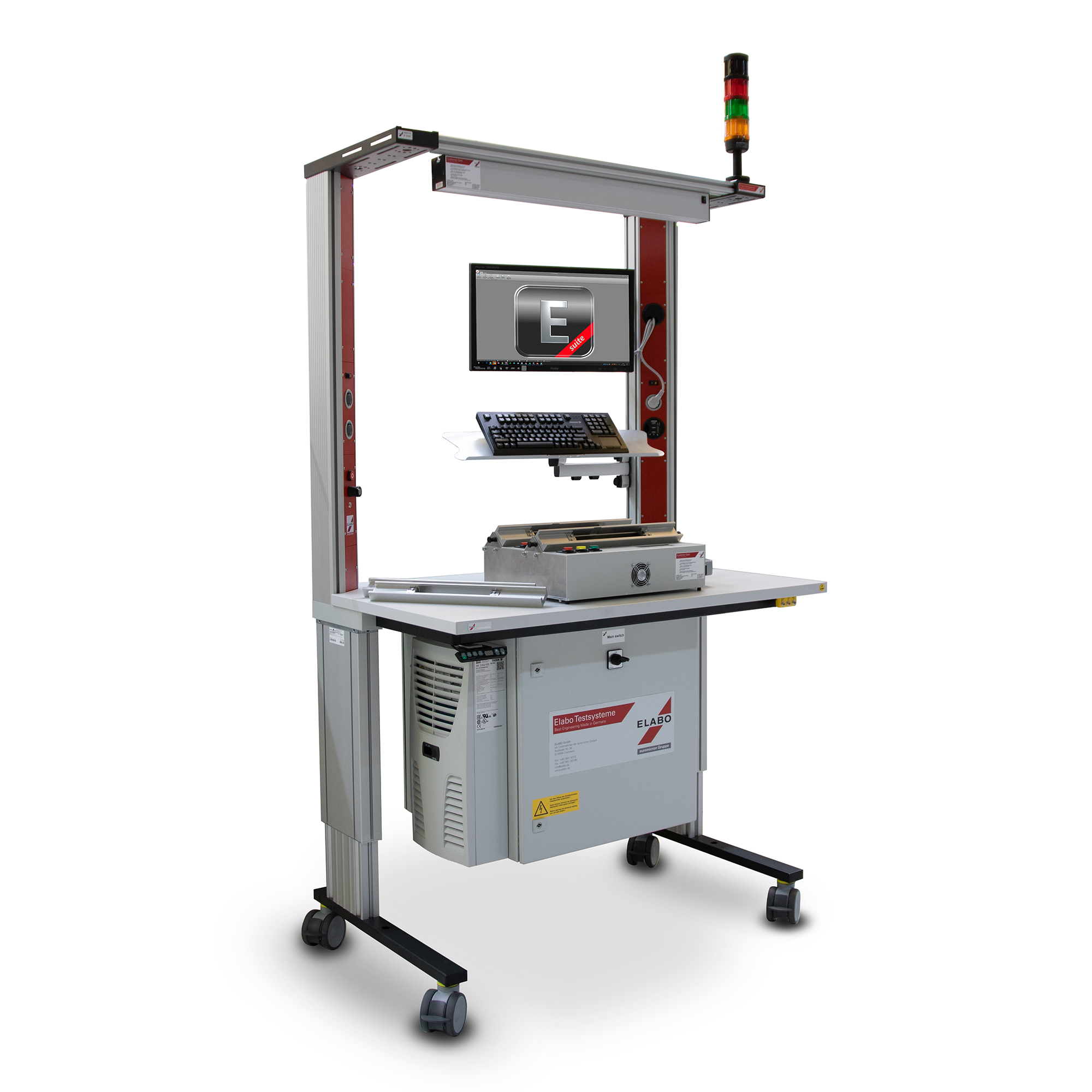

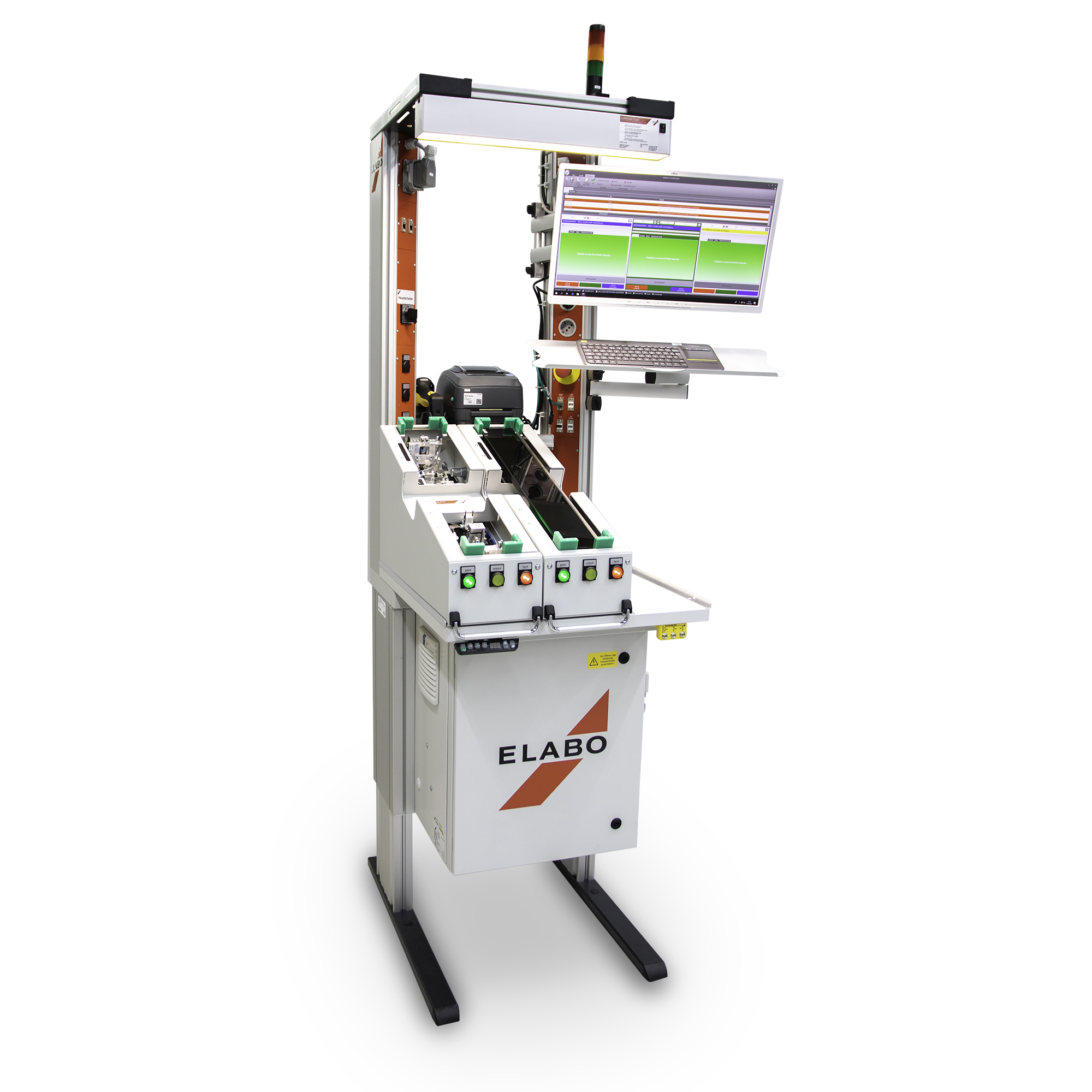

Prokektbeschreibung

An der Station erfolgt die Programmierung von Backofen-Bedienblenden. Der Mitarbeiter legt die Blenden manuell in einen Adapter. Im Anschluss erfolgt die automatische Kontaktierung. Gesteuert wird die Programmier-Station komplett über die elution Software.
Ein flexibles Adapter-System, bestehend aus verschiedenen Adaptervarianten, ermöglicht die Programmierung von diversen Elektronik-Modulen  an einer Arbeitsstation. Angebunden ist die Station zusätzlich via ProfiNet an die Montagebandsteuerung des Kunden. So kann ein Austausch von Signalen/Statusmeldungen (i. O. / n. i. O. Ergebnisse) erfolgen.

*kundenspezifische Applikation

Unsere Komponenten


• elution Softwaremodul N2-2C*
• Primus One^® Arbeitsplatz mit elektromotorischer Höhenverstellung

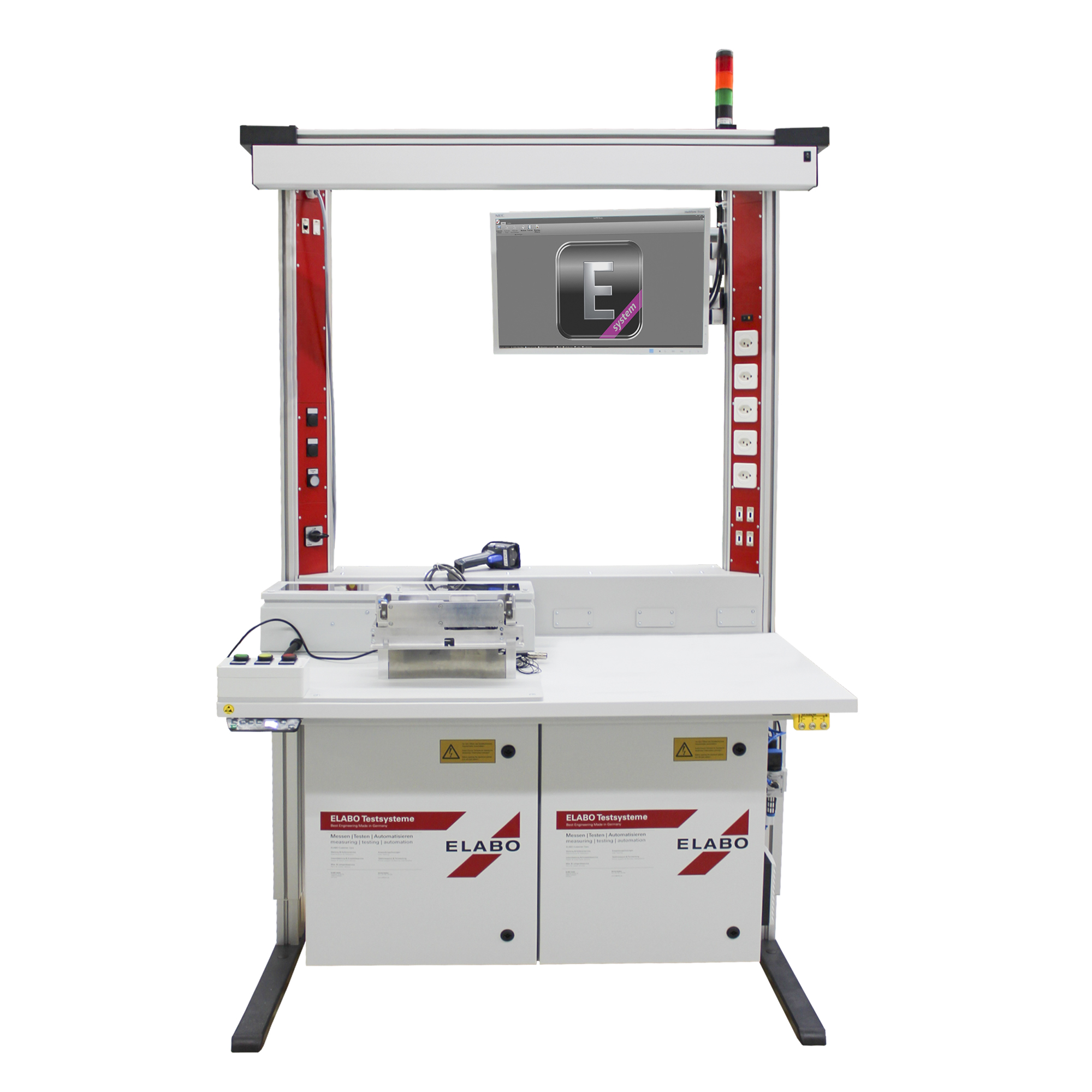

Projektbeschreibung

An der Station erfolgt die Programmierung von Wäschetrockner- und Waschmaschinen-Bedienblenden. Der Mitarbeiter legt die Blenden manuell in einen Adapter. Im Anschluss erfolgt die automatische Kontaktierung. Gesteuert wird die Programmier-Station komplett über die elution Software. Dabei werden weitere zwei externe Programmiertools von der elution Software angesteuert.

*kundenspezifische Applikation

Unsere Komponenten


• elution Software
• Flashen/Programmieren der Software auf den Prüfling
• Touchprüfung durch Roboter
• Visionprüfung durch Roboter
• Prüfung der Frequenz und Lautstärke eines Tonsignals des Prüflings
• Visuelle Prüfung des Prüflings durch Werker auf Kratzer unterstützt durch Werkerführung

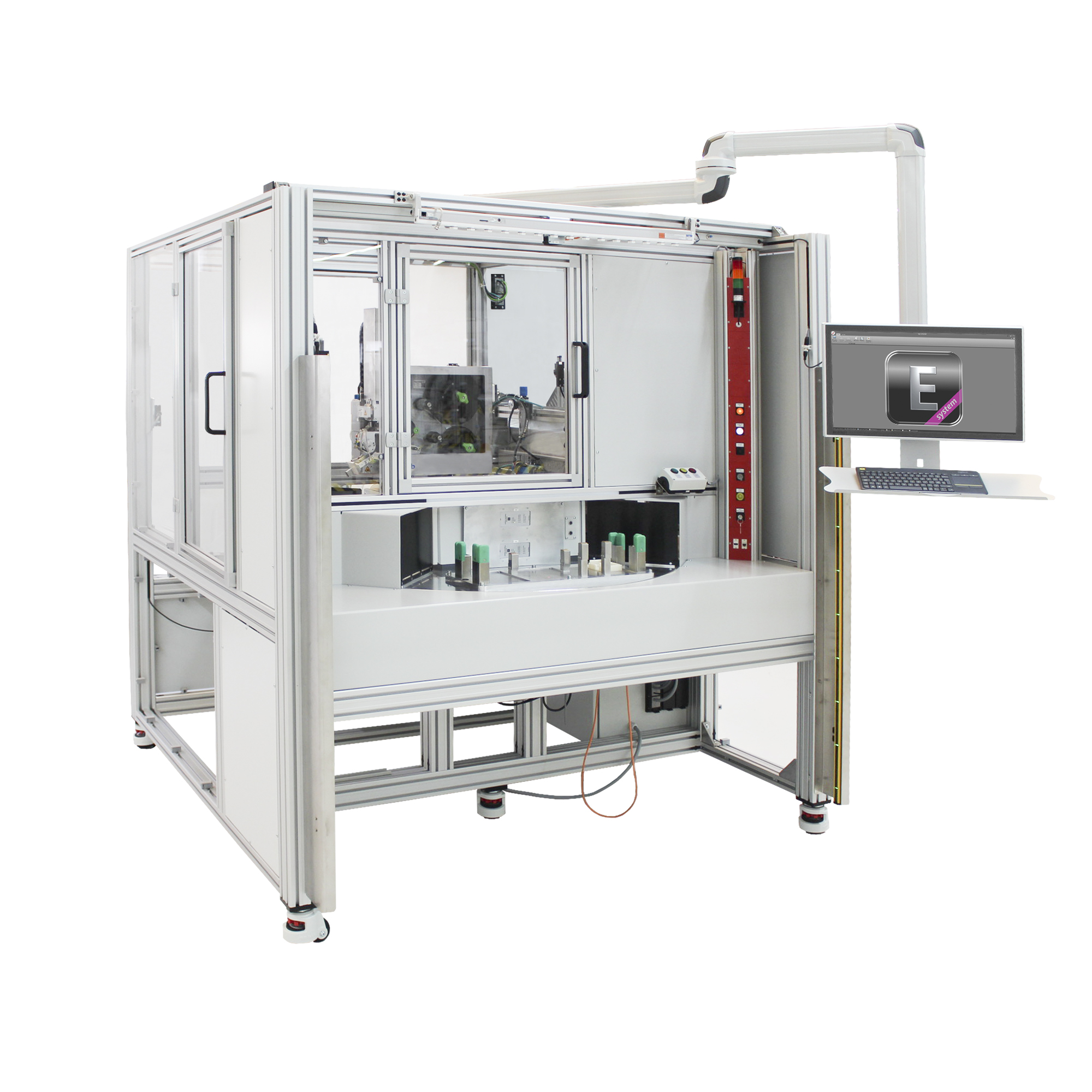

Projektbeschreibung

In zwei manuell betriebene Schubladen können je drei Prüflinge eingelegt werden. Daraufhin erfolgt das Flashen der Software auf die Prüflinge. Ein der elution Software untergeordneter Roboter prüft nach Einschub der Schubladen die Touch-Funktionalität der Prüflinge. Eine am Roboter verbaute Kamera prüft außerdem diverse Farben und Symbole auf dem Display der Prüflinge. Anschließend wird die Frequenz und Lautstärke eines Tonsignals geprüft.
Abschließend überprüft der Werker, unterstützt durch die Werkerführung der elution Software, die Prüflinge noch auf Kratzer, bevor sie wieder entnommen werden können.
Die Steuerung der gesamten Anlage erfolgt über die Fabriksoftware elution.

Unsere Komponenten


• Schutzleiterprüfung: 10-32 A, 0-1,200 Ohm
• Hochspannugsprüfung: 100-5000 V AC/DC
• Kurzschlussprüfung: 12 V AC
• Leistungsmessung: 2-4000 W je Phase
• Topfsimulation
• Heizkreiserkennung via Stromflusserkennung
• Tastenprüfung via Pneumatikzylinder
• Visuelle Prüfungen durch Bedienpersonal
• Taktzeit: ca.  35-120 Sek. (variantenabhängig)

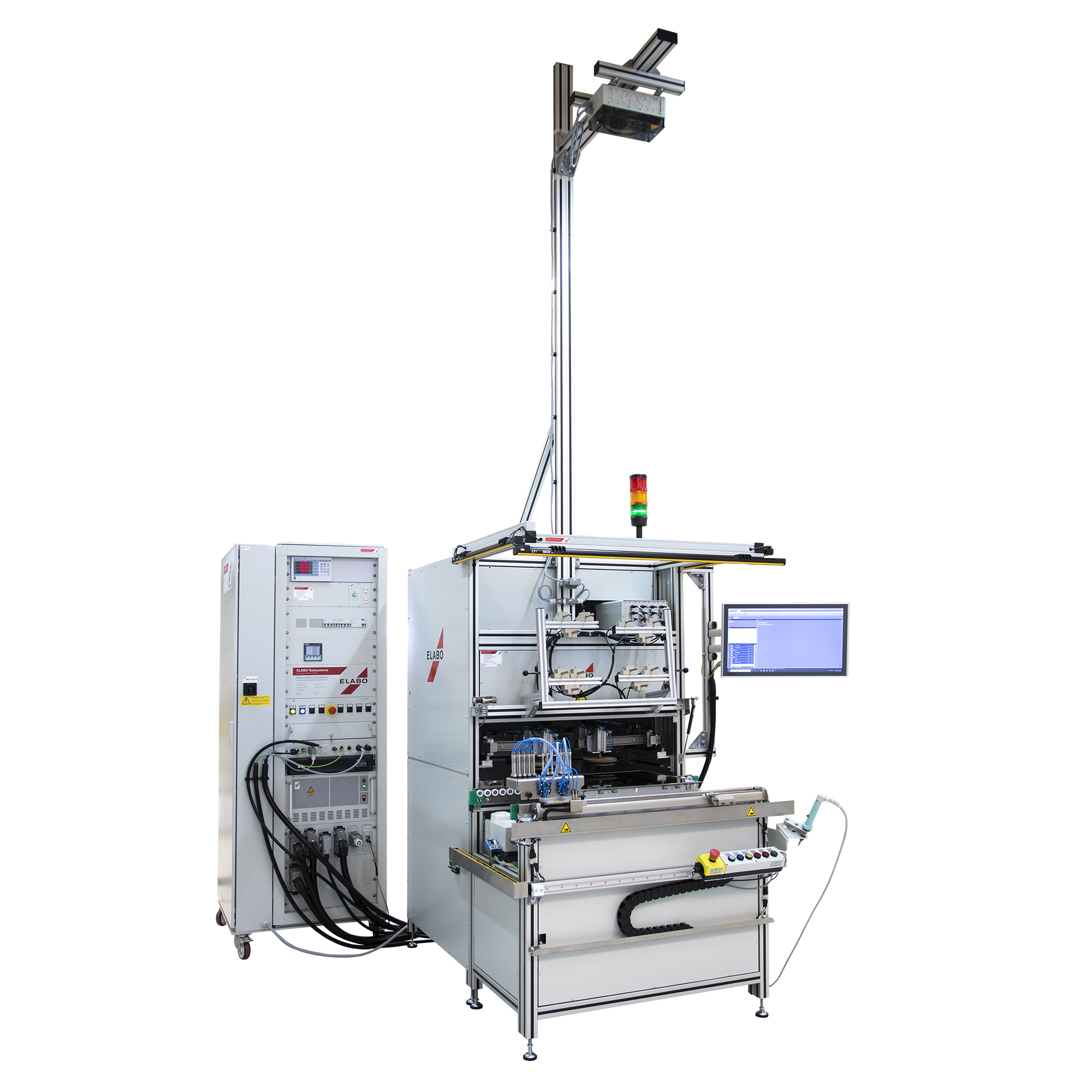

Projektbeschreibung

Das Prüfsystem dient zur Sicherheits- und Funktionsprüfung von unterschiedlichsten Elektrokochfeldern. Daher kann im Prüfportal auf den zu prüfenden Kochfeldtyp manuell umgerüstet werden. Das Systemrack beinhaltet alle Messgeräte, den System-PC, die Auf- und Umschaltung der Prüfspannungen und Prüfströme, sowie die Steuerung der automatischen Kontaktierung, der Topfsimulatoren und der Bedienvorrichtung des Kochfelds. Im Systemrack ist eine Trafoeinheit zur Durchführung der HV-Warmprüfung eingebaut.
Im Prüfportal erfolgt die automatisierte Kontaktierung und Prüfung des Kochfelds. Der Bediener schiebt das Kochfeld manuell in den Prüfraum, über Stopper wird das Kochfeld in Prüfposition fixiert. Über einen automatischen Barcodscanner wird das Typenschild vom Kochfeld gescannt und darüber automatisch die hinterlegte Prüfsequenz gestartet.
Auch die Prüfzellen wurden auf eine hohe Produktvarianz hin optimiert.

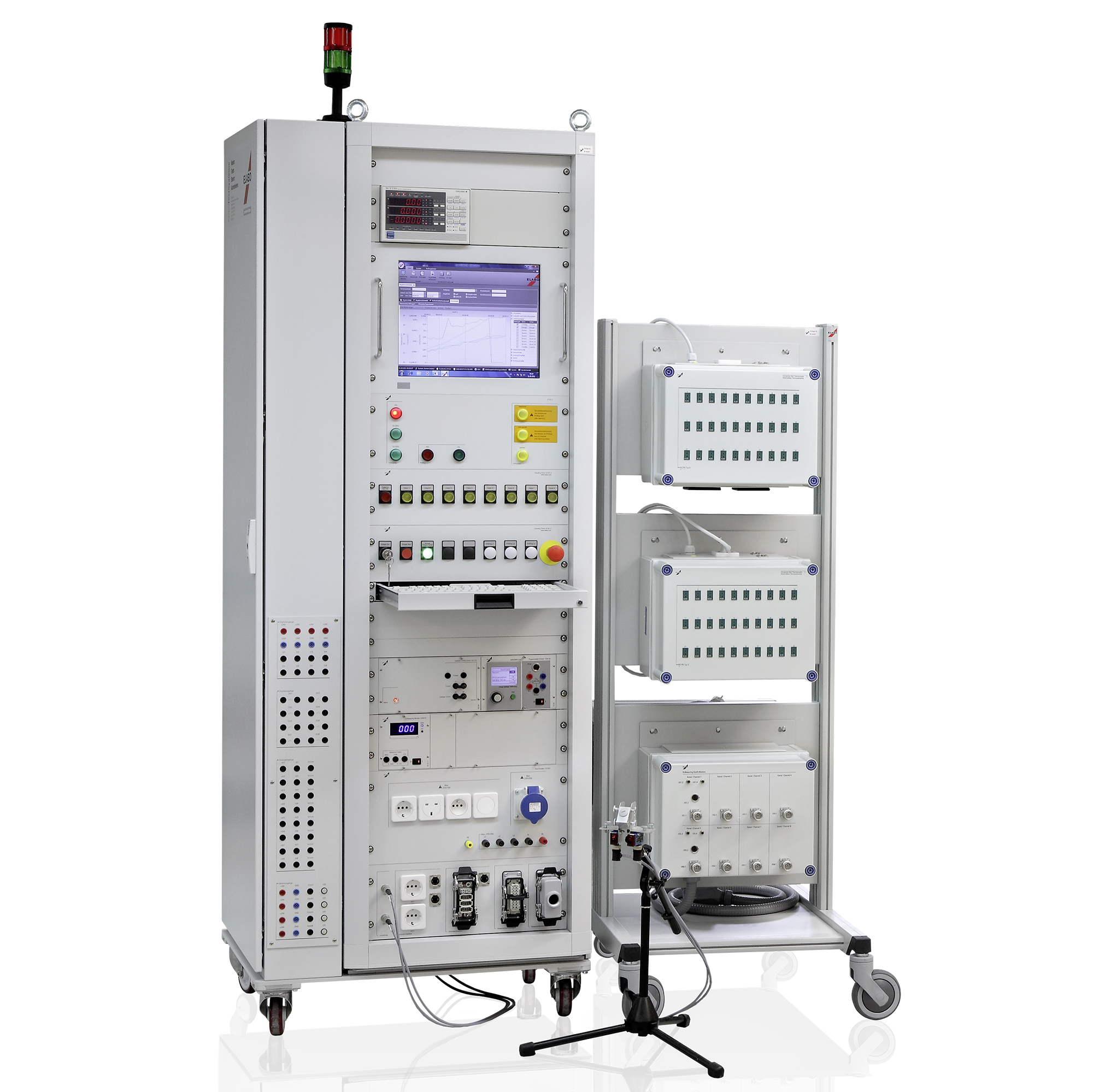

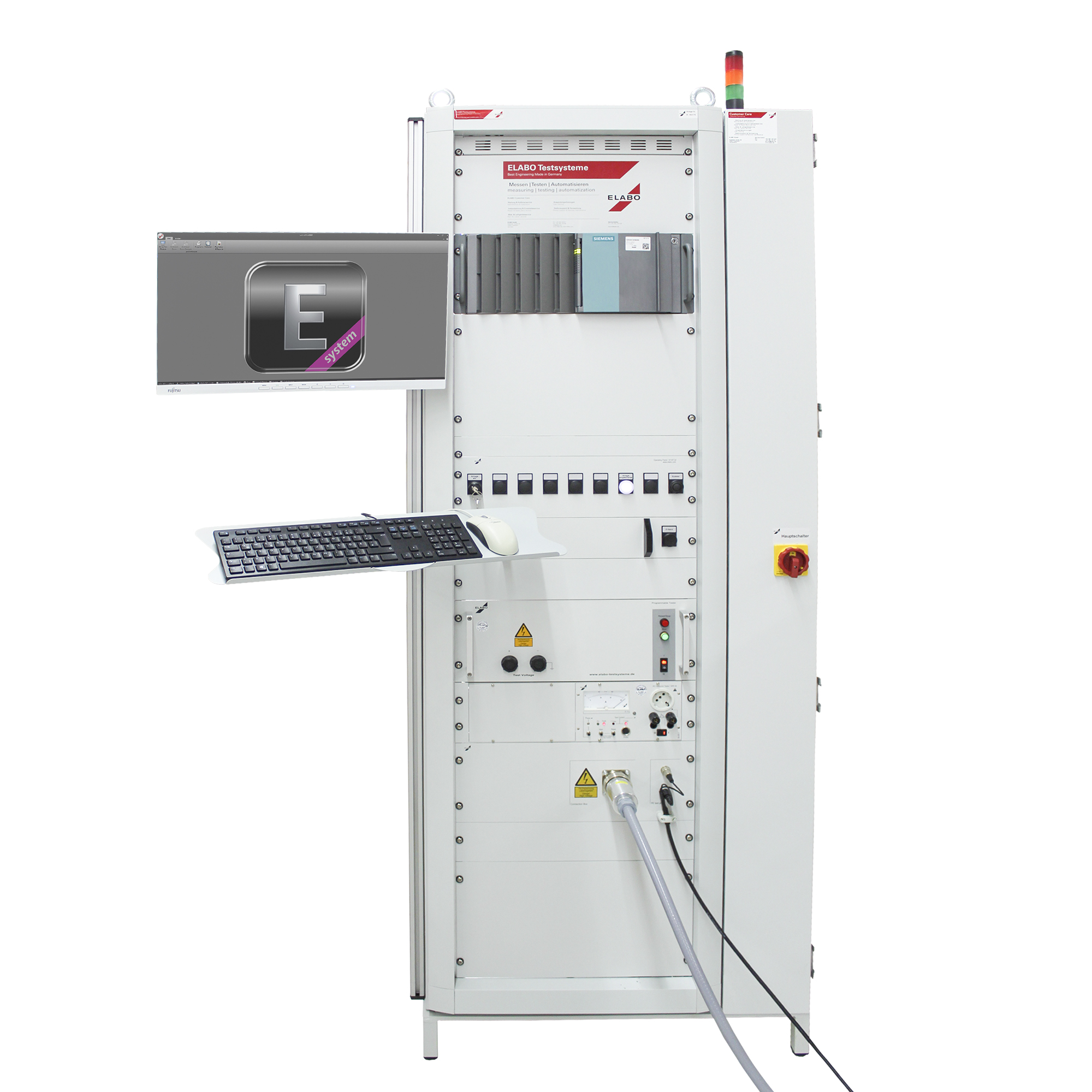

Unsere Komponenten


• elution Software
• Grafische Verlaufsanzeige
• Spannungsversorgung 80 … 280 V
• Strommessung 0 … 20 A
• Spannungsmessung 0 … 600 V
• Leistungs- / Energiemessung
• Wicklungserwärmungsmessung 8 Kanäle
• Wassermengenmessung 2 Kanäle
• Ableitstrommessung
• Temperaturmessung
• Drehzahlerfassung
• Erfassung externer Messsignale


ELABO unterstützt Sie bei der Durchführung Ihrer Verbrauchs- und Erwärmungsmessungen an Ihrem Produkt.
